来自行业领先企业的 的自恢复过流保护技术 各种表面贴装型、径向引线型 和电池叠片型产品 新型低电阻 PolySwitch®自恢复PPTC 现已上市
Littelfuse PolySwitch和POLY-FUSE器件是聚合物正温度系数（PPTC）器件，提供可复位的过流保护替代方案，从而降低保修、服务和维修成本。可复位PPTC通常用于消费电子、电力线、电信、I/O端口、过程控制和医疗设备保护应用，是频繁发生过流情况或需要持续正常运行时间的理想选择。
PPTC由于增加的流量而随着温度增加而增加电阻。设计用于限制不安全电流，同时允许恒定的安全电流水平，当故障消除且温度恢复到安全水平时，电阻将自动“复位”。
表面贴装可复位PPTC器件 提供过电流保护的应用空间是在溢价和可复位的保护是理想的。封装尺寸从0402到3425不等，而保持电流范围从50mA到7.0A。LoRho ， 0603L，小行星0805，1206L，小行星1210，1812L，2016L，2920L，250S型，毫微微SMD，皮科SMD，奈米SMD，微型SMD，微型SMD，十面贴片，SMDC公司，自动化系统，贴片，纳米AMSD，微型ASMD，miniASMD，美国医学博士 。
径向引线可复位PPTC 设计用于为空间不受影响且首选可复位保护的应用提供过流保护。USBR、16R、30R、60R、72R、250R、600R、RGEF、RUEF、RXEF、RHEF、RKEF、AGRF、AHRF、AHEF 。
电池带可复位PPTC 为需要可复位保护的可再充电电池提供可靠的非循环保护以防止过充电和短路事件。可变长度寄存器，VLP语言，垂直传输协议，MXP语言，MGP，SRP，LR4，RSD 。
新型 Littelfuse Lo Rho可 复位PPTC 提供超低正常工作电阻，同时保持与其他Littelfuse PPTC产品相同的性能，并提供表面 贴装 Low Rho SMD系列 和 表面贴装 Lo Rho系列。
该 电信可复位PPTC系列 设计用于防止电信和网络中常见的短时高压故障电流（电源交叉或电源感应浪涌 应用程序。该 小行星250 R，250 S型，TRF250，公司简介，公司简介，公司简介 以及 TSV250 级数 可用于帮助电信网络设备满足ITU K.20和K.21中规定的保护要求。该 小行星600 R，TRF600，TR600，公司简介 以及 公司简介 系列设计用于需要满足GR-1089-CORE和UL 60950/EN 60950/IEC 60950要求的应用。
PolySwitch设备的Littelfuse工厂符合ISO/TS 16949： 2009和ISO 9001： 2008年认证。
保险丝和PPTC都是过流保护器件，但它们各自具有独特的工作特性和优点。了解这两种技术之间的差异应该使选择更容易，具体取决于应用程序。
最明显的区别是PPTC是自动复位的，而传统的保险丝在跳闸后需要更换。在大多数类似的过电流事件之后，保险丝将完全停止电流流动（这在关键应用中可能是期望的），而PPTC继续使设备能够工作，除非在极端情况下。
由于PPTC可自动复位，因此许多电路设计人员在预期会经常发生过流事件的情况下，以及在需要维持较低保修和服务成本、恒定系统正常运行时间和/或用户透明度的情况下，都会选择PPTC。它们也经常被选择在难以接近的电路中或在难以更换保险丝的偏远位置中。
还有几个其他的工作特性需要考虑，以区分PPTC和保险丝，最好在最终应用中使用之前测试和验证器件性能。
过流电路保护可以通过使用传统保险丝或PPTC（正温度系数）器件来实现。PPTC通常用于各种各样的电信、计算机、消费电子、电池和医疗电子产品应用中，其中过电流事件是常见的并且期望自动可复位性。
Littelfuse提供具有以下一般形式和功能的PPC，并提供各种尺寸和容量：
全系列紧凑型足迹
低保持电流
非常快的行程时间
低电阻
高达600Vdc的保护装置
非常高的保持电流
低跳闸保持电流比
低电阻
窄而低的外形设计
一种可焊带状镍端子
低电阻-延长电池运行时间
如果您的应用要求不在我们的产品范围内，在某些情况下，我们可以提供定制的解决方案。请联系Littelfuse了解更多信息。

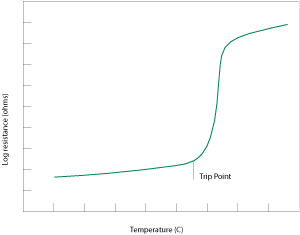

聚合物（正温度系数）PPTC和传统保险丝器件都对电路中的过大电流产生的热量做出反应。保险丝熔断，中断电流，而PPTC在温度升高时限制电流，从低电阻状态变为高电阻状态。在这两种情况下，这种情况被称为“跳闸”。右图显示了PPTC对温度的典型响应。
Littelfuse聚合物PPTC主要由高密度聚乙烯与石墨混合制成。在过电流事件期间，聚合物PPTC将加热并膨胀，这进而导致导电颗粒断开接触并停止电流。
发生过载后重置器械的一般程序是断开电源并使器械冷却。
漏电流
当PPTC处于“跳闸状态”时，它通过将电流限制在低泄漏水平来保护电路。漏电流的范围可以从额定电压下的小于一百毫安（mA）到较低电压下的几百毫安（mA）。另一方面，熔断器在跳闸时完全中断电流，并且这种开路在经受过载电流时不会导致泄漏电流。
中断额定值
PPTC在额定电压下额定最大短路电流，也称为“断路容量”或Imax。该故障电流水平是器件可以安全承受的最大电流，请记住，PPTC实际上不会中断电流（参见上文的漏电流）。典型的Littelfuse PPTC短路额定值为40 A;或者对于电池带PPTC，该值可以达到100 A。熔断器实际上响应于过载而中断电流流动，并且在额定电压下中断额定值的范围从几十安培（A）到10，000安培（A）变化。
工作电压额定值
一般用途的Littelfuse PPTC额定电压不超过60V，而保险丝额定电压高达600V。
保持电流额定值
PPTC的保持（操作）电流额定值可以高达14A，而保险丝的最大水平可以超过30A。
抵抗
查看产品规格表明，类似额定值的PPTC的电阻约为保险丝的两倍（有时更多）。
机构批准
Littelfuse PPTC通过了美国保险商实验室的元件计划认证，符合UL热敏电阻标准1434。这些设备还通过了CSA组件验收计划的认证。
时间-电流特性
将PPTC的时间-电流曲线与保险丝的时间-电流曲线进行比较，结果表明PPTC的响应速度与Littelfuse Slo-Blo®保险丝的时间延迟相似。
温度再循环
PPTC的有用上限通常为85°C，而保险丝的最大工作温度为125°C。
环境温度影响是正常重新额定值之外的影响。在非室内环境条件下应用时，必须重新评定PPTC保持和跳闸额定值。例如，环境温度的任何升高将降低保持电流额定值以及跳闸电流。环境温度的降低将增加跳闸电流以及保持电流。

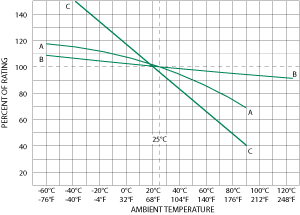

下表中的温度重新额定曲线将PPTC与保险丝进行了比较，并说明在给定温度下PPTC需要更多的重新额定。
PPTC与熔断器的温度换算曲线比较 | |
|---|---|
| 图表键 |  |
| 曲线A 薄膜保险丝和313系列（.010至.150A） 曲线B 扁平包装® ，Nano2® ，皮科® 、刀片端子、 特殊用途和其他铅芯熔断器和筒式熔断器 （313.010—.150A除外） 曲线C 可复位PPTC | |
PPTC通常在敏感元件处于过电流条件下损坏的恒定风险的应用中用作电路保护。PPTC在暴露于故障电流后能够自行复位的能力使其成为用户或技术人员不易接近的电路或需要持续正常运行时间的电路中的理想选择。
典型应用包括个人计算机（USB、Firewire、键盘/鼠标和串行端口）、外围设备（硬盘驱动器、视频卡和集线器）、手机、电池组、工业控制、照明镇流器和电机控制上的端口保护。
下表是缩小适用于某些终端应用的Littelfuse PPTC器件范围的快速指南。
有关详细的应用帮助，请访问我们的应用设计中心网站。
| 表面贴装 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| LoRho | 0603L | 小行星0805 | 1206L | 小行星1210 | 1812L | 2016L | 2920L | 250S型 | ||
| 电信 | ||||||||||
| Ul 60950、TIA-968-A、GR-1089要求 | ✗ | |||||||||
| ITU-T重新修正案 | ✗ | |||||||||
| CPE（客户端设备） | ✗ | |||||||||
| 模拟线路卡 | ✗ | |||||||||
| T1/E1/J1和HDSL | ✗ | |||||||||
| 综合业务数字网 | ✗ | |||||||||
| ADSL | ✗ | |||||||||
| 有线电话 | ✗ | |||||||||
| PBX/KTS及按键电话系统 | ✗ | |||||||||
| 计算机 | 中央处理器 | ✗ | ||||||||
| 通用串行总线 | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ | ||||
| IEEE1284并行数据总线 | ✗ | ✗ | ✗ | |||||||
| IEEE 802.3标准 | ✗ | ✗ | ||||||||
| IEEE 1394标准 | ✗ | ✗ | ||||||||
| I/O端口 | ✗ | ✗ | ✗ | ✗ | ||||||
| PC卡 | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ | |||
| 小型计算机系统接口 | ✗ | ✗ | ✗ | ✗ | ||||||
| 视频端口 | ✗ | ✗ | ✗ | ✗ | ||||||
| HDMI / LCD显示器 | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ | ||||
| 消费者 电子学 | 机顶盒 | ✗ | ✗ | ✗ | ✗ | |||||
| 扬声器 | ||||||||||
| 智能卡读卡器 | ✗ | |||||||||
| 移动的电话 | ✗ | ✗ | ✗ | ✗ | ✗ | |||||
| 线性AC/DC适配器 | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ | |||
| 便携式电子输入端口 | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ | |||
| 电磁负载，电机 | ✗ | ✗ | ||||||||
| 电磁阀保护 | ✗ | ✗ | ||||||||
| 医疗 电子的 | 电压/电流输入端子 | ✗ | ✗ | |||||||
| 径向引线 | 电池带 | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| USBR | 16R | 30R | 60R | 72R型 | 小行星250R | 小行星600R | 左后 | 低温 | SL语言 | 标准时间 | 垂直线 | 室速 | ||
| 电池 | 锂电池 | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ | |||||||
| 电池组 | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ | ||||||||
| Ul 60950、TIA-968-A、GR-1089要求 | ✗ | ✗ | ||||||||||||
| ITU-T重新修正案 | ✗ | ✗ | ||||||||||||
| CPE（客户端设备） | ✗ | ✗ | ||||||||||||
| 模拟线路卡 | ✗ | ✗ | ||||||||||||
| T1/E1/J1和HDSL | ✗ | ✗ | ||||||||||||
| 综合业务数字网 | ✗ | ✗ | ||||||||||||
| ADSL | ✗ | ✗ | ||||||||||||
| 有线电话 | ✗ | ✗ | ||||||||||||
| PBX/KTS及按键电话系统 | ✗ | ✗ | ||||||||||||
| 计算机 | 中央处理器 | ✗ | ✗ | |||||||||||
| 通用串行总线 | ✗ | ✗ | ||||||||||||
| IEEE1284并行数据总线 | ✗ | ✗ | ||||||||||||
| IEEE 802.3标准 | ✗ | ✗ | ||||||||||||
| IEEE 1394标准 | ✗ | |||||||||||||
| I/O端口 | ✗ | ✗ | ||||||||||||
| PC卡 | ✗ | ✗ | ||||||||||||
| 小型计算机系统接口 | ✗ | ✗ | ||||||||||||
| 视频端口 | ✗ | ✗ | ||||||||||||
| LCD监视器 | ✗ | ✗ | ||||||||||||
| 消费电子 | ||||||||||||||
| 扬声器 | ✗ | |||||||||||||
| 线性AC/DC适配器 | ✗ | ✗ | ✗ | |||||||||||
| 电磁负载，电机 | ✗ | ✗ | ✗ | |||||||||||
| 电磁阀保护 | ✗ | ✗ | ✗ | |||||||||||
注： 申请摘要只供参考。确定特定应用的适用性是客户的责任。

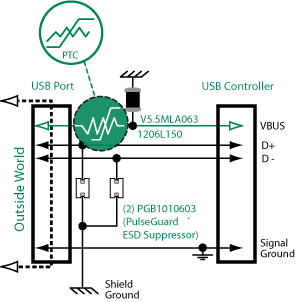

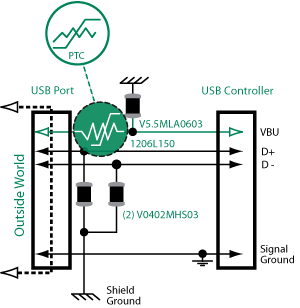

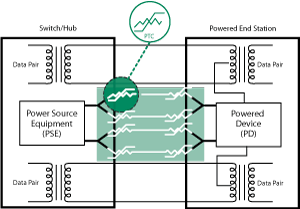

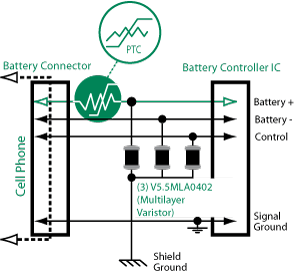

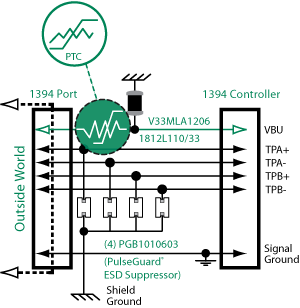

以下是使用Littelfuse PPTC与其他Littelfuse电路保护器件结合使用以提供全面保护解决方案的典型电路示例。请联系Littelfuse应用专家以获得设计帮助，或访问www.littelfuse.com/designcenterorhttps： //www.littelfuse.com/PPTCs 获取更多信息。在最终应用中使用之前，请务必验证规格并测试器件性能。
定义回路工作参数
正常工作电流（安培）：
正常工作电压（单位：伏特）：
最大中断电流：
环境温度：
典型过载电流：
规定过载时所需的打开时间：
预期瞬态脉冲：
机构批准：
安装类型/外形尺寸：
典型电阻（电路中）：
选择正确的电路保护元件。
（ 请参阅下面的PPTC选型表和规格及数据表）
确定故障时的断开时间。
参考每个PPTC系列的时间-电流（T-C）曲线，以确定所选器件是否能在您的应用限制范围内运行。
如果设备打开得太快，应用程序可能会遇到干扰操作。如果设备没有足够快地断开，过电流可能损坏下游组件。
为了确定所选器件的断开时间，将过载电流定位在相应T-C曲线的X轴上，并沿着其直线一直到与曲线的交点。此时读取Y轴上的测试时间。这是该设备的平均打开时间。
如果过载电流福尔斯在曲线右侧，则器件将打开。如果过载电流位于曲线左侧，则设备将不工作。
验证环境操作参数。
确保应用电压小于或等于设备的额定电压，并且工作温度限制在设备规定的范围内。
验证器械的尺寸。
将设备的最大尺寸与应用程序中的可用空间进行比较。每种产品的尺寸包含在以下各页的数据表中。
在实际应用中测试所选产品。
| 类型 | 表面贴装 | |||||||
|---|---|---|---|---|---|---|---|---|
| 系列 | 0603L | 小行星0805 | 1206L | 小行星1210 | 1812L | 2016L | 2920L | 250S型 |
| 芯片尺寸 | 0603（1608） | 0805（2012） | 1206（3216） | 1210（3225） | 小行星1812（4532） | 2016年（5041） | 2920（7351） | |
| 保持电流（I保持） | 0.10- 0.35 A | 0.10- 1.00 A | 0.125 - 1.50 A | 0.05- 1.50 A | 0.10- 2.60 A | 0.30- 2.00安 | 0.30- 3.00 A | 0.13A |
| 最大电压（V最大值） | 电压：6—15伏 | 电压：6—15伏 | 电压：6—30伏 | 电压：6—30伏 | 电压：6—60伏 | 电压：6—60伏 | 电压：6—60伏 | 60伏 |
| 最大故障电流（I最大值） | 40安 | 40 / 100 A | 100安 | 10 / 100 A | 10 / 20 / 100 A | 20 / 40 A | 10 / 40 A | 3个A |
| 工作温度范围 | -40°C至85°C | |||||||
| 机构批准 |   | | ||||||
符合RoHS规范 | 是 | |||||||
无铅 | 是 | |||||||
| 类型 | 径向电极导线 | ||||||
|---|---|---|---|---|---|---|---|
| 系列 | USBR | 16R | 30R | 60R | 72R型 | 小行星250R | 小行星600R |
| 保持电流（I保持） | 0.75- 2.50 A | 2.50- 14.00 A | 0.90- 9.00 A | 0.10- 3.75 A | 0.20- 3.75 A | 0.08- 0.18 A | 0.15- 0.16 A |
| 最大电压（V最大值） | 6 / 16 V | 16伏 | 30伏 | 60伏 | 72伏 | 60 / 250伏 | 60 / 600伏 |
| 最大故障电流（I最大值） | 40安 | 100安 | 40安 | 40安 | 40安 | 3 / 10 A | 3个A |
| 工作温度范围 | -40°C至85°C | ||||||
| 机构批准 | | ||||||
| 符合RoHS规范 | 是 | ||||||
| 无铅 | 是 | ||||||
| 类型 | 电池带 | ||||
|---|---|---|---|---|---|
| 系列 | 左后 | 低温 | 标准时间 | 垂直线 | 室速 |
| 保持电流（I保持） | 1.90- 7.30 A | 0.70-3.40安 | 1.20- 1.75 A | 1.70- 2.30 A | 1.70- 2.40 A |
| 最大电压（V最大值） | 15 / 20伏 | 15 / 24V | 15伏 | 12伏 | 16伏 |
| 最大故障电流（I最大值） | 100安 | ||||
| 工作温度范围 | -40°C至85°C | ||||
| 机构批准 | | ||||
| 符合RoHS规范 | 是 | ||||
| 无铅 | 是 | ||||
