高压电容器是由圆筒体、筒体顶部、平盖或半球形形封头、密封元件以及一些附件组成。电容器具有耗损低、重量轻的特性，高压电力电容器符合大多数国家及国际的电容器标准。

高压电容器的结构：

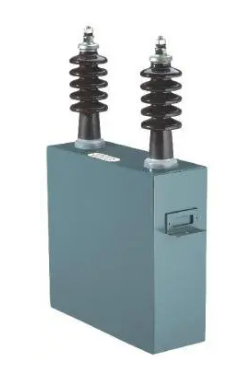

高压电容器主要由出线瓷套管、电容元件组和外壳等组成。

　　外壳用薄钢板密封焊接而成，出线瓷套管焊在外壳上。接线端子从出线瓷套管中引出。外壳内的电容元件组（又称芯子）由若干个电容元件连接而成。电容元件是用电容器纸、膜纸复合或纯薄膜作介质，用铝铂作极板卷制而成的。

　　为适应各种电压等级电容器耐压的要求，电容元件可接成串联或并联。

　　单台三相电容器的电容元件组在外壳内部接成三角形。

　　在电压为10kV及以下的高压电容器内，每个电容元件上都串有一个熔丝，作为电容器的内部短路保护。有些电容器设有放电电阻，当电容器与电网断开后，能够通过放电电阻放电，一般情况下10min后电容器残压可降至75V以下。

高压电容器的作用：

　　高电压并联电容器主要用于工频（50Hz或60Hz）1kV及以上的交流电力系统中，提高功率因数，改善电网质量。

高压电容器的技术性能及要求：

       1、电容偏差：-5%~+10%，三相中在任何两个线路端子之间测得的最大电容与最小电容之比应不超过1.06。

　　2、介质损耗角正切值tanδ在额定电压Un下，20℃时：A.对膜纸复合介质：tanδ≤0.0012。B.对全膜介质：tanδ≤0.0005。

　　3、连续运行电压1.0Un，长期过电压最高值不超过1.1Un。

　　4、稳态过电流（包括谐波电流）不超过1.43In。

　　5、最大允许容量不超过1.35Qn。

　　6、安装运行地区的海拔高度不超过1000m。

　　7、安装运行地区环境空气温度范围-50～+55℃。

　　8、投入运行时，其端子上的剩余电压应不超过0.1Un.

　　9、安装运行场所应无剧烈的机械振动、无有害气体及蒸汽、无导电性及爆炸性尘埃。

高压电容器的用途：

       1、在输电线路中，利用高压电容器可以组成串补站，提高输电线路的输送能力；

　　2、在大型变电站中，利用高压电容器可以组成SVC，提高电能质量；

　　3、在配电线路末端，利用高压电容器可以提高线路末端的功率因数，保障线路末端的电压质量；

　　4、在变电站的中、低压各段母线，均会装有高压电容器，以补偿负荷消耗的无功，提高母线侧的功率因数；

　　5、在有非线性负荷的负荷终端站，也会装设高压电容器，作为滤波之用。

高压电容器的工作环境：

       1：高压电容器工作的环境温度不能超过40摄氏度。

　　2：高压电容器的周围空气湿度不能超过百分之八十。

　　3：工作环境的海拔不可超过一千米，并且周围不可以有蒸汽和具有腐蚀性的气体还有灰尘、纤维。

　　4：安装的环境不可以出现易燃、易爆的危险以及强烈震动。高压电容器的电容室应该具有耐火性且耐火等级不可小于二级。

　　高压电容器应用范围广，优点多，具有很好的发展前景。
